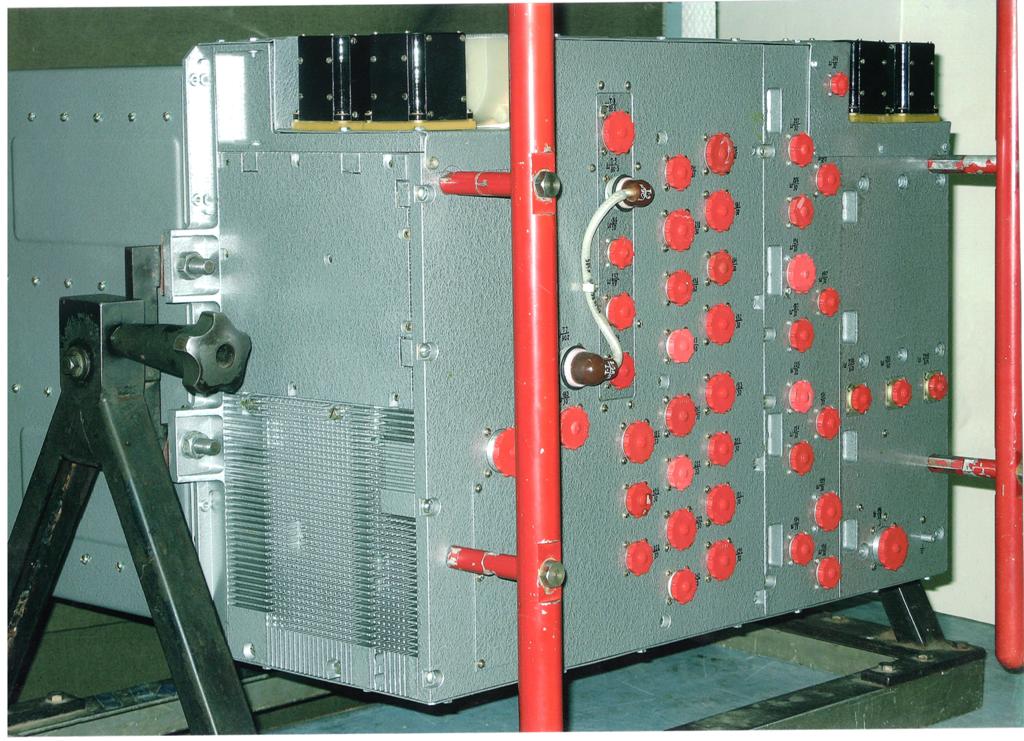

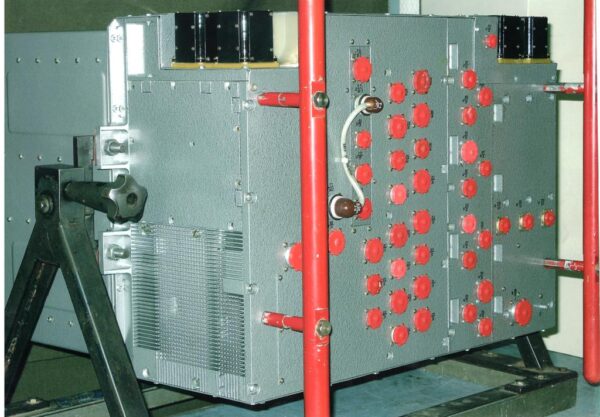

БЦВМ "Аргон-16"
Разработан Научно-исследовательским центром электронной вычислительной техники (с 1986 г. – НИИ “Аргон”) в 1973 году.
Главные конструкторы: Соловьев Н.Н., Еремин А.Т., Монахов Г.Д.
Основные исполнители: Власов Ф.С., Румянцев В.И., Бондарев А.Е., Кейлин А.К., Клейман Ю.Х., Левшин В.И., Лившиц Р.К.,Юргаев Б.И., Яковлев В.И.
Выпускается Московским заводом САМ им.В.Д.Калмыкова с 1974 года. Изготовлено 380 образцов.

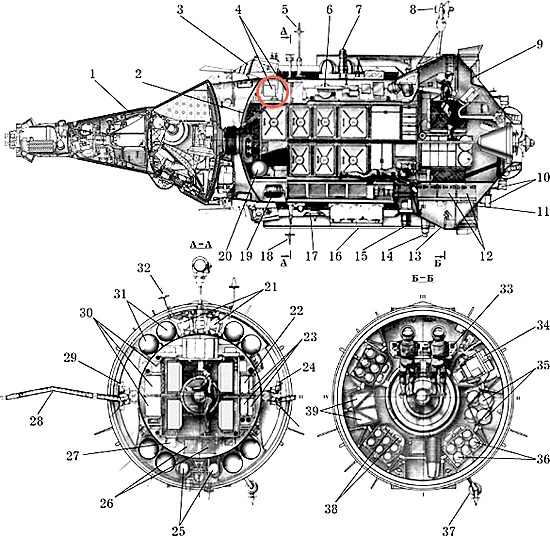

Использовался в системах управления космических кораблей “Союз”, “Прогресс”, и орбитальных станций “Салют”, “Мир”, “Алмаз”. Отличается исключительно высокой надежностью, достигнутой благодаря схемно-техническим (троированная синхронная структура с аппаратными средствами мажоритирования), конструктивно-технологическим (печатные платы послойного наращивания) и организационно-производственным решениям. За 25 лет эксплуатации не было выявлено ни одного отказа комплекса в составе системы управления. По объему выпуска не имеет равных среди машин космического применения.
Описание
В бортовой ЭВМ «Аргон-16» также, как и в «Аргон-11С», была использована троированная структура с мажоритарными связями.
“Аргон-16” представляет собой троированный синхронный вычислительный комплекс с восстанавливающимися мажоритарными органами с выборкой 2 из 3. Мажоритирование поблочное, восьмиуровневое. Связи вычислительных машин с абонентами троируются или дублируются. Комплекс состоит из трех вычислительных машин с каналами обмена и набора устройств сопряжения с системой управления. Система команд специализирована для решения задач управления.
Устройства сопряжения обеспечивают преобразование информации, закодированной самыми различными способами импульсы, уровни потенциалов, замыкание и размыкание контактов реле, аналоговая форма).
Операции ввода-вывода совмещены с процессом вычислений.
Подключение абонентов, внешних запоминающих устройств и периферийного оборудлвания производится с помощью стандартного интерфейса.
Ручное управление комплексом и режим диалога с космонавтом в условиях полета осуществляются посредством блока ручного ввода-вывода информации.
Оперативное запоминающее устройство построено с использованием ферритовых сердечников и спроектировано так, что информация сохраняется при выключении питания.
Элементная база – интегральные микросхемы серий 106, 115, 134 и интегральные блоки резисторов и конденсаторов.

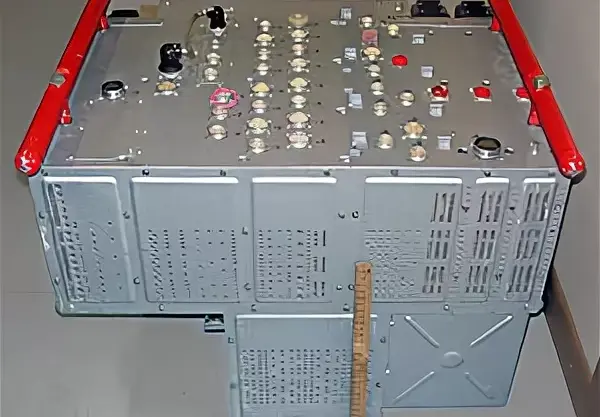

Комплекс выполнен в виде блока вычислений и обмена, блока ОЗУ, трех блоков ДЗУ и блока устройства сопряжения с объектом. Блоки механически закреплены на раме, электрические связи между ними осуществляются жгутами. Платы блоков собраны в пакет книжной конструкции и связаны между собой монолитным резиновым “корешком” с гибкими проводами.
Используются типовые многослойные печатные платы послойного наращивания и поверхностный монтаж микросхем.
Охлаждение путем принудительной вентиляции.
Для переноски этого девяностокилограммового «горыныча» к корпусу были приделаны специальные ручки.
Программное обеспечение
- Набор стандартных программ.
- Специальные подпрограммы.
- Автоматизированная система программирования на базе ЭВМ М-222,включающая автокод с транслятором.
- Автоматизированная система отладки программ на базе ЭВМ М-222.
- Программы тестового контроля.
Технические характеристики | |
Представление чисел | с фиксированной точкой |
Разрядность чисел | 16 разрядов (слово) 32 разряда (двойное слово) |
Разрядность команд | 16 разрядов |
Число команд | 32 |
Время выполнения операций: | |
сложения | 5 мкс |
умножения | 45 мкс |
Объем ОЗУ | 3х2 Кбайт |
Объем ПЗУ | 3х16 Кбайт |
Система прерываний | одного уровня от 16 источников с динамическим установлением приоритета |
Число мультиплексных каналов ввода-вывода | 1х3 |
Скорость обмена | до 80 Кбайт/с |
Состав устройств ввода-вывода:
- Аналого-цифровой преобразователь
- Цифро-аналоговый преобразователь
- Преобразователь код-интервал
- Преобразователь код-импульс
- Блок релейных сигналов (72 входа, 65 выходов)
- Блок приема и передачи последовательного кода
- Блок сопряжения с НМЛ
- Блок сопряжения с устройством печати
Эксплуатационные характеристики | |
Группы эксплуатаций | 5.2 и 5.4 по ГОСТ В20.36.304, 305, 306 |
Диапазон рабочих температур | от 0 до 40 °С |
Объем | 145 куб.дм |
Масса | 70 кг |
Потребляемая мощность | В280 Вт |
Наработка на отказ | 10 тыс. |
