БЦВМ разработана Научно-исследовательским центром электронной вычислительной техники (с 1986 г. – НИИ “Аргон”) в 1977 году.
Главные конструкторы: Карасик В.М., Штейнберг В.И.
Ведущие разработчики: Агуреева М. М., Алексеев В. И., Воробьев В. С., Гринкевич В. А., Кац М. Ф., Кейлин А.К.,Клейман Ю.Х., Лемзаль Ю.Р., Осокин П.И.,
Попов С. О., Тюрин А. Я., Шохат В. С.
Выпускалась Московским заводом САМ и Брестским электромеханическим заводом с 1979 года. Производится в настоящее время.
Используется в составе четырехмашинной вычислительной системы авиационного комплекса радиолокационного дозора и наведения “Шмель”.
Применялась в качестве базовой ЭВМ в авиационном пункте наведения “Сплав” и в системах раннего предупреждения о ракетном нападении.
Описание

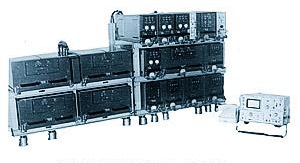

На рисунке выше блок ячеек А-30 .
Машина является первой моделью из ряда унифицированных высокопроизводительных 32-разрядных бортовых ЭВМ архитектуры ЕС ЭВМ, предназначенных для обработки и хранения больших массивов информации. Спроектирована на основе принятых в ЕС ЭВМ архитектуры, структурной организации, схемотехнических и конструктивно-технологических решений с учетом особых требований бортовых систем, прежде всего минимизации объема оборудования и повышения эффективности работы. А-30 полностью информационно и программно (снизу-вверх) совместима с ЕС ЭВМ-1.
Управление микропрограммное. Машина построена с максимальным использованием принципов модульности и стандартизации блоков, что позволяет гибко изменять вычислительные возможности. Для повышения быстродействия в процессоре реализовано трехуровневое совмещение операций. Система ввода-вывода включает два мультиплексных канала (специализированный и ЕС ЭВМ) и обеспечивает высокоскоростной обмен информацией с абонентами в реальном времени. Предусмотрена возможность создания многомашинных комплексов с помощью адаптеров канал-канал.

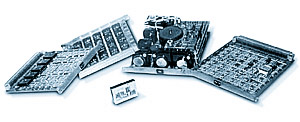

Машина построена на специально разработанных многокристальных БИС серии 216. Использовано 10 типов БИС – семь типов регулярных схем и три типа нерегулярных.
Конструкция модульная, с тремя иерархическими уровнями (ячейка-блок-шкаф). Ячейка выполнена на многослойной печатной плате размером 140х150 мм со 135-контактным соединителем типа СНП-34. Платы изготавливаются по базовой для ЕС ЭВМ технологии многослойных печатных плат с металлизацией сквозных отверстий. Число коммутационных слоев – до 10. В качестве металлорезиста применено покрытие на основе сплава олово-свинец вместо серебра.
Ячейки скомпонованы в функционально и конструктивно законченный блок и связываются между собой с помощью двусторонней печатной коммутационной платы с монтажом, выполняемым методом накрутки. Блоки механически крепятся на монтажной раме, и электрически соединяются проводным монтажом. Конструкция блоков и монтажной рамы А30 выполнена на основе базовых несущих конструкций по ГОСТ 23701-79. Блоки центрального процессора, ОЗУ, ПЗУ и электропитания скомпонованы в один стеллаж. Отдельный стеллаж составляют блоки устройства ввода-вывода.
Программное обеспечение:
- ОС реального времени собственной разработки.
- Автоматизированная система программирования на базе ЕС ЭВМ, включающая ассемблер ЕС ЭВМ.
- Автоматизированная система отладки программ на базе ЕС ЭВМ.
- Программы тестового контроля.
Технические характеристики | |
Система команд Система команд | стандартный набор ЕС ЭВМ-1 за исключением команд десятичной арифметики и команд над операндами с плавающей точкой |
Типы данных | байт, слово (16 разрядов), двойное слово (32 разряда) |
Разрядность команд | 16 и 32 разряда |
Адресация памяти | побайтовая |
Объем адресуемой памяти | 64 Кслов |
Метод передачи информации между блоками | магистральный, по двум шинам; |
Быстродействие | 400 тыс. оп/с (формат RX) 600 тыс. оп/с (формат RR) ОЗУ выполнено на ферритовых матрицах ПБМ/0,8-2 емкость 32 Кбайт ПЗУ выполнено на П-образных ферритовых сердечниках емкость 256 Кбайт ПЗУ со сменой информации выполнено на числовых ферритовых линейках емкость 1 Кбайт |
Специализированный мультиплексный канал (СМК) | |
Разрядность информационных шин | 2 байта |
Система связи | полусинхронная |
Пропускная способность мультиплексный режим | 200 Кбайт/с |
монопольный режим | 500 Кбайт/с |
Мультиплексный канал ЕС ЭВМ | |
Полностью совместим с программным обеспечением и стандартным интерфейсом ввода-вывода ЕС ЭВМ | |
Число подканалов | 127 |
Пропускная способность | |
мультиплексный режим | 30 Кбайт/с |
монопольный режим | 250 Кбайт/с |
Межмашинный обмен | |
Число адаптеров канал-канал | 4 |
Возможно создание четырехмашинных и двухмашинных комплексов | |
Способ обмена | через СМК с приостановом обмена с другими абонентами |
Переключение режима обмена | программное |
Скорость обмена | 400 Кбайт/с |
Эксплуатационные характеристики | |
Группы эксплуатации | 3.1.1 и 1.7 по ГОСТ В 20.39.304. |
Габариты: | |
процессор | 835 х 810 х 590 мм |
УВВ | 900 х 570 х 492 мм |
Масса: | |
процессор | 150 кг |
УВВ | 80 кг |
Потребляемая мощность | 1,2 КВт |
Наработка на отказ | 500 ч |
